Componentes de aluminio de la placa de circuito MCPCB de la tira 9W 12W SMD LED del LED
1PCS
MOQ
large.img.alt
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: Yizhuo
Certificación: UL,CE,ROHS
Número de modelo: PCBA03
Alta luz:

placa de circuito de 12W SMD LED

,

placa de circuito de 9W SMD LED

,

PWB de la tira de 12W LED

Pago y Envío Términos
Detalles de empaquetado: Envasado al vacío
Tiempo de entrega: 10-12 días del trabajo
Condiciones de pago: T/T
Capacidad de la fuente: 120000 sq.m/por mes
Especificaciones
Materia prima: Aluminio
Grueso del tablero: 0.6m m 0.8m m 1m m 1.6m m 2m m 3m m
Grueso de cobre: 1OZ 2OZ 3OZ
Certificado: ISO9001: 2008, ROHS, UL
PWB a medida que la tecnología del PWB ha continuado desarrollándose, del LED ha pavimentado la mane: Derrota y Score/V-cut
Acabamiento superficial: HASL sin plomo
El tablero de aluminio 2835 del PWB llevó el smd: Asamblea del tablero del PWB del LED
Descripción de producto

Componentes de aluminio de la placa de circuito MCPCB de la tira 9W 12W SMD LED del LED



El smd del PWB llevó los componentes de aluminio del mcpcb de la tira 9w12W que SMD llevó a la placa de circuito



PWB DEL LED

A medida que la tecnología del PWB ha continuado desarrollándose, ha pavimentado la manera para la creación de un anfitrión de excitar innovaciones de producto. Un ejemplo típico es el desarrollo del PWB para la iluminación del LED. El LED se suelda a la placa de circuito y ofrece un microprocesador que produzca la luz cuando está conectado eléctricamente. Un disipador de calor termal y una base de cerámica se utilizan para enlazar el microprocesador.



Un tablero del PWB del LED tiende a generar un en grandes cantidades del calor, haciéndolo difícil refrescarse vía medios tradicionales. Por lo tanto, la base PCBs del metal se elige con frecuencia para el uso del LED debido a su capacidad aumentada de disipar calor. El aluminio particularmente es de uso frecuente fabricar a las placas de circuito para las luces LED. El PWB de aluminio incluye típicamente una capa delgada del material dieléctrico termalmente conductor que pueda transferir y disipar el calor con eficacia mucho mayor que un PWB rígido tradicional.







Asamblea del tablero del PWB del LED

Capa

Solo-lado, lado doble

Grueso del tablero

0,8, 1,0, 1,2, 1,5, 1,6, 2,0

Especificación técnica



Línea anchura mínima/hueco: 3.5/4mll (laserdrill)
Tamaño mínimo del agujero: 0.2m m (mecánico)/4mil (taladro del taladro del laser)
Anillo anular mínimo: 4mil
Grueso de cobre máximo: 60Z
Grueso del tablero: D/S: 0.2-4.0m m.

Multilayers: 0.40-4.0m m,

Puente mínimo de la máscara de la soldadura: 0.08m m

Relación de aspecto: 8: 1
Tapar la capacidad de Vias: 0.2-0.8m m



Tratamiento superficial

OSP

Tamaño del PWB

puede ser modificado para requisitos particulares

Tratamiento superficial

OSP: 0.2-0.5um
HASL: 2-40um
HASL sin plomo: 2-40um
ENIG: Au 1-10U' ‘
ENEPIG: ‘/Au 1-8U’ del PB 2-5U' ‘
Lata de la inmersión: 0.8-1.5um
Plata de la inmersión: 0.1-1.2um
Máscara azul de Peelable
Tinta del carbono
Chapado en oro: Au 1-150U' ‘

Paquete

Envasado al vacío

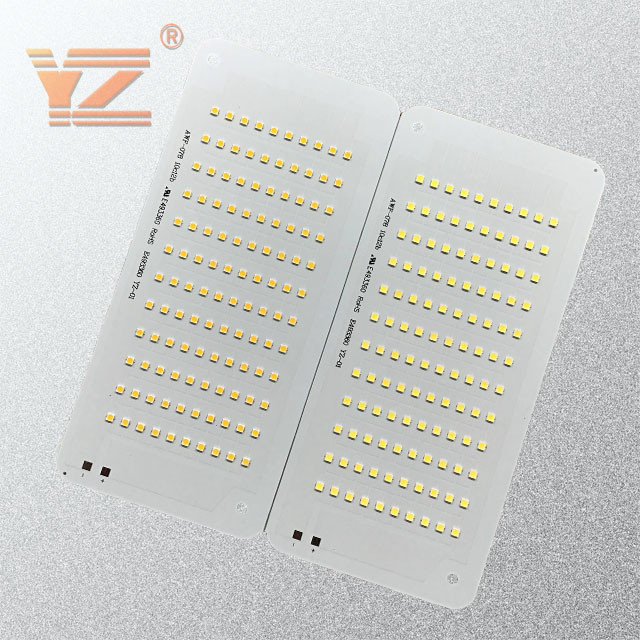

Componentes de aluminio de la placa de circuito MCPCB de la tira 9W 12W SMD LED del LED 0



Usos del PWB LED

Las luces LED del PWB se pueden incorporar en los usos de iluminación numerosos debido a su combinación de rendimiento energético excelente, de bajo costo y de flexibilidad máxima del diseño. Los ejemplos incluyen luces de aterrizaje automotrices de las linternas, de la pista del aeropuerto, la iluminación usada en usos militares del campo, el alumbrado público, iluminación del túnel de la carretera, iluminación (solar) fotovoltaica, las linternas y las linternas, iluminación del tráfico y de señal, encendiéndose en la iluminación de las salas de operaciones del hospital, de la planta del elevado crecimiento y muchos otras.

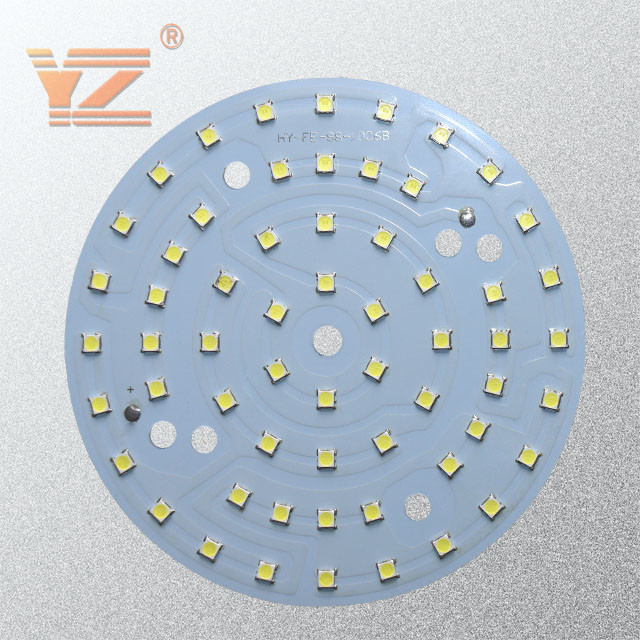

Componentes de aluminio de la placa de circuito MCPCB de la tira 9W 12W SMD LED del LED 1





La electrónica Co., Ltd. de Shenzhen Yizhuo es una empresa de alta tecnología nacional certificada por ISO9001: sistema de gestión internacional de la calidad 2015. Fue fundado en 2012 y ha estado confiado a la innovación y al desarrollo sostenible de la tecnología electrónica. Se utiliza en la fabricación y las ventas del diverso metal PCBs, LED y productos relacionados. Los productos son ampliamente utilizados en las industrias de la iluminación, de la electrónica, de la maquinaria, de las comunicaciones, del automovil y otro que requieren la disipación de calor. Con un equipo del equipo de administración superior y de diseño de R y de D con una experiencia media de la industria de más de 8 años, hemos creado una red de distribución mundial fuerte y los canales de ventas, y nuestros productos venden bien en Ásia-Pacífico, Europa, América, y el Medio Oriente.

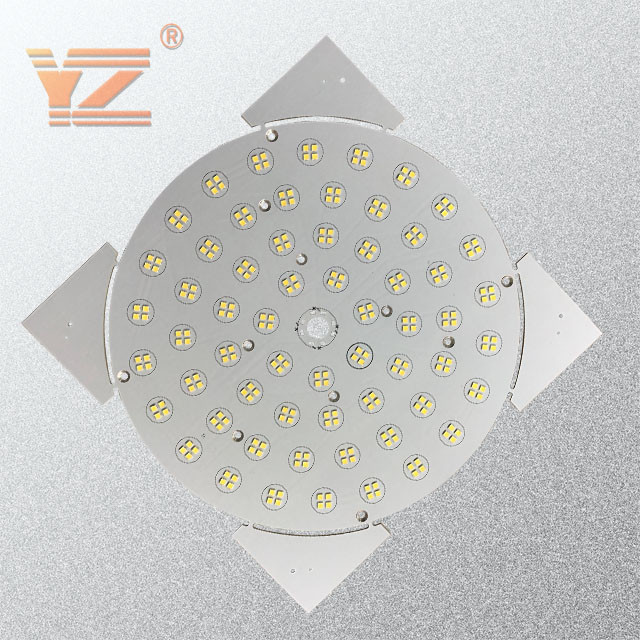

Componentes de aluminio de la placa de circuito MCPCB de la tira 9W 12W SMD LED del LED 2

Componentes de aluminio de la placa de circuito MCPCB de la tira 9W 12W SMD LED del LED 3

Componentes de aluminio de la placa de circuito MCPCB de la tira 9W 12W SMD LED del LED 4



FAQ:

Q1. ¿Qué especificaciones le hacen necesitan para la cita del PWB?
: Necesitamos su fichero del PWB Gerber, grueso del tablero, grueso de cobre, acabamiento superficial y cantidad citarle.



Q2. ¿Cuál es necesario para la cita del PWB PCBA?

:  Fichero de la cantidad, de Gerber y requisitos de la técnica (material, tratamiento superficial del final, grueso de cobre, grueso del tablero,…)



Q3. ¿Cuál es su advandage que el otro proveedor?
:  Tenemos alrededor 12 años de experiencia en producir el PWB, con el equipo profesional del ingeniero y la cadena de producción auto avanzada.

Tenemos IQC, IPQC, FQC, un sistema de la calidad de sonido asegurando calidad.

Tenemos la prueba y E-prueba del 100% AOI para todos los pcbs.
