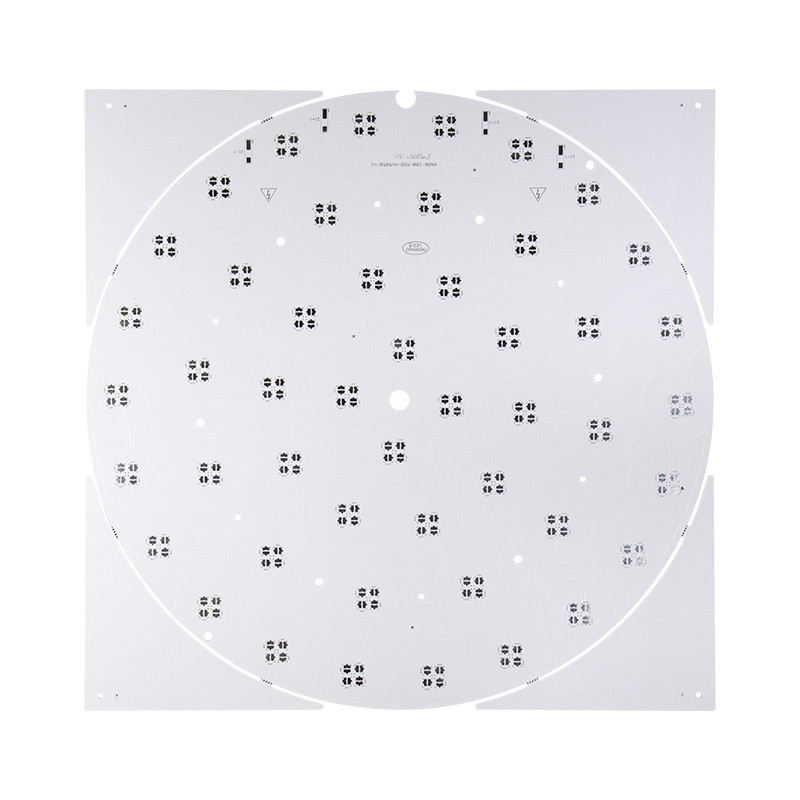

Serigrafía de una sola capa HASL del diseño del PWB del DOB de AC175V AC265V sin plomo

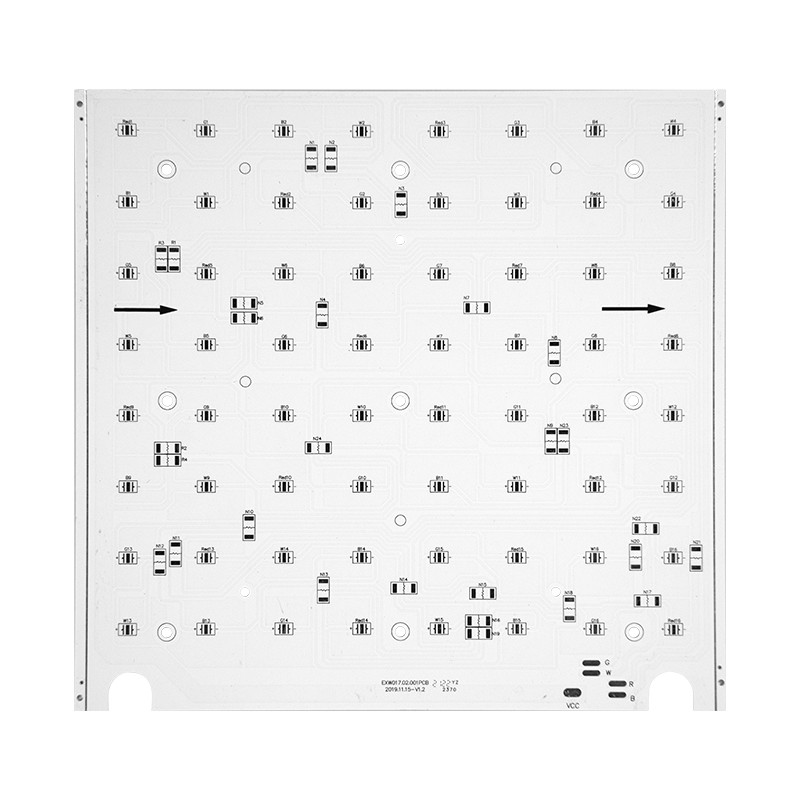

El diseño AC175V-265V del PWB llevó la placa de circuito de aluminio del PWB del DOB del solo-lado
|
Tipo de tablero del alumbre
|
solo tablero,
|
|
Grueso del tablero del final
|
0.4m m----- 3.0m m
|
|
Grueso de cobre
|
1 ONZA--6 ONZAS
|
|
Trace Width y líneas espaciamiento mínimos
|
0.15m m
|
|
El tamaño más grande
|
el 120cm*60cm
|
|
Tipo para el tratamiento superficial
|
OSP.HASL, oro de la inmersión, lata de la inmersión (sin plomo)
|
|
OSP
|
0.20-0.40um
|
|
Grueso del Ni
|
2.50-3.50um
|
|
Grueso del Au
|
0.05-0.10um
|
|
Grueso de la lata
|
5-20um
|
|
Grueso de la plata de la inmersión
|
0.15-0.40um
|
|
Conductividad termal
|
1.0W -----3.0W
|
|
Grueso dieléctrico
|
50um-150um
|
|
Resistencia termal
|
0.05C/W -1.7C/W
|
|
Dimensión terminada mínima del agujero
|
±0.10mm
|
|
Tolerancia para el diámetro de agujero
|
±0.075mm
|
|
Diámetro de agujero mínimo de perforación
|
0.8m m
|
|
Máscara entre los pernos
|
0.15mm-0.35m m
|
|
Espaciamiento mínimo entre el cojín y el cojín
|
0.18mm-0.35m m
|
|
Tolerancia del esquema
|
±0.10mm
|
|
Grueso mínimo para el V-corte
|
0.25m m
|
¿Usted conoce el tablero de aluminio del PWB?
La construcción del PWB de aluminio híbrido
De hecho, había pocos individuos de MCPCB conoce la construcción del PWB de aluminio híbrido.
Incluso algunos de ellos conocen este tipo PWB.
En una construcción de aluminio ‘híbrida’ del PWB un “sub-ensamble parcial” de un material no-termal se procesa independientemente y después se enlaza a la base de aluminio con los materiales termales.
El PWB de aluminio híbrido típico introduce
Debido al PWB de aluminio híbrido no fueron utilizados extensamente, apenas para utilizar por algunas compañías de alta tecnología.
Tan había necesario introduce el PWB de aluminio híbrido típico.
La construcción más común es un 2-Layer o el sub-ensamble parcial 4-Layer hizo de FR-4 convencional.
La ventaja del PWB de aluminio híbrido
Cuando estaba diseñada con un número adecuado de termal era esta construcción es menos costosa que una integrada por todos los materiales termalmente conductores, pero todavía proporciona funcionamiento termal superior sobre un producto estándar FR-4.
Ofrecemos el servicio todo en uno de la fabricación del PWB, de la disposición/del diseño, de la copia (Gerber, BOM), de la compra de componentes componente, del montaje (SMT), de la prueba avanzada, del embalaje de la mayor nivel, a tiempo de la entrega y del servicio post-venta.
FAQ:
Q1. ¿Qué especificaciones le hacen necesitan para la cita del PWB?
: Necesitamos su fichero del PWB Gerber, grueso del tablero, grueso de cobre, acabamiento superficial y cantidad citarle.
Q2. ¿Es usted empresa comercial o el fabricante?
: Somos fabricante del PWB con 12 años de experiencia en esta área.
Q3: ¿Cómo sobre su capacidad de la fuente?
: Nuestra capacidad de la fuente es hacia 2000 sqm cada día. donde nuestros 25 espacio de la fábrica de 000 sqm recibe operaciones del R&D, del márketing, de la logística y de la adquisición.
